MOTEUR ROTATIF TRILOBIQUE

Voici, démonté, un moteur rotatif volumétrique - cyclé à piston annulaire TRILOBIQUE. Ici, dans sa version ALPHA = la plus pure, la plus simple, la plus dépouillée . Elle est composée de seulement 3 éléments majeurs :

- une plaque inférieure en bronze munie d'un noyau et de 2 pylônes de fixation,

- une plaque supérieure en bronze munie d'une lyre d'admission de fluide

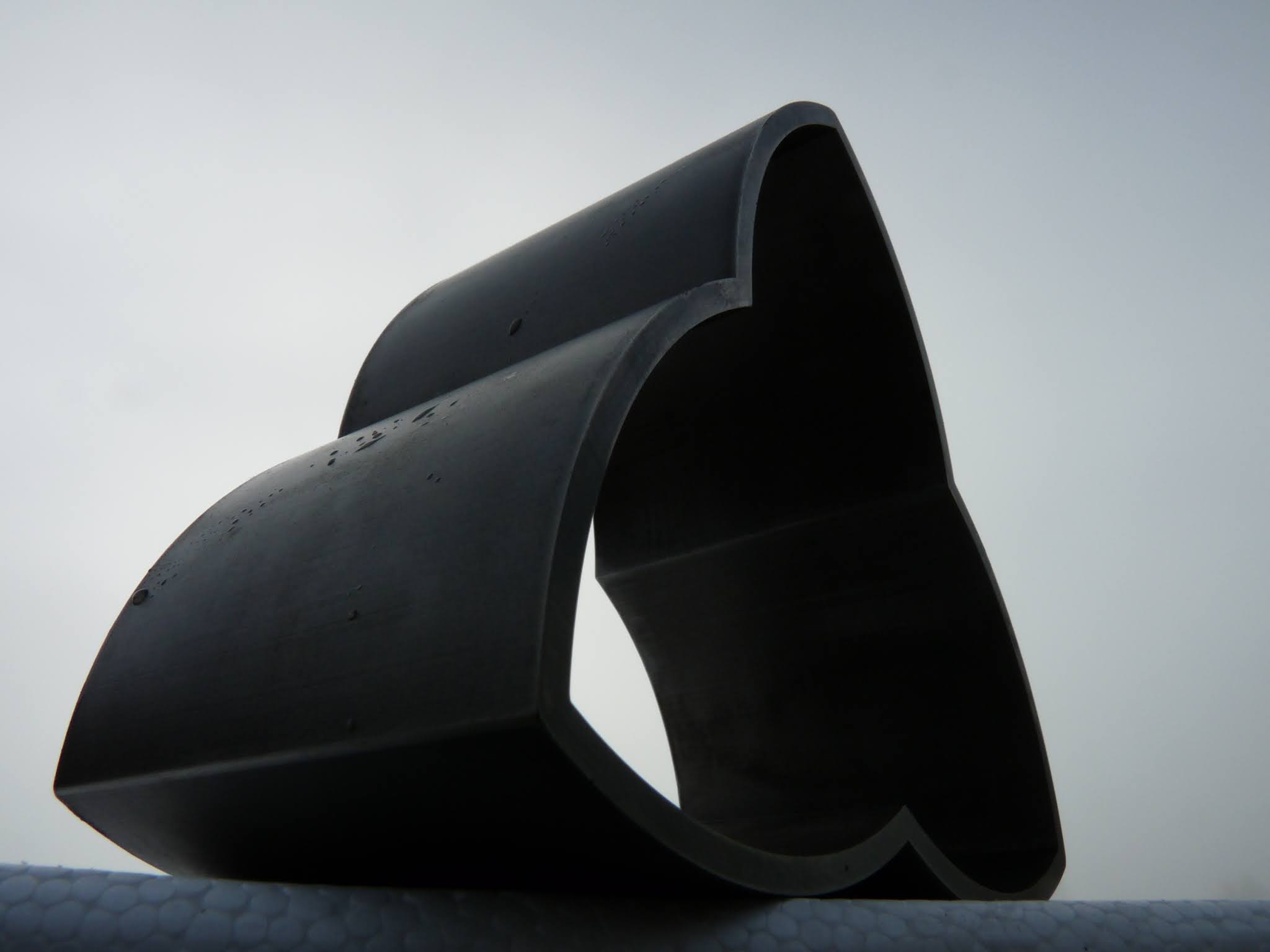

- un piston annulaire TRILOBIQUE, ici en inox épaisseur de paroi = 3 milimètres / masse rotative 450 grammes.

Sur cette version ALPHA le piston reste toujours bien visible lors du fonctionnement / de la rotation de la machine



Dessin primaire du piston annulaire TRILOBIQUE traduit par la suite en fichier numérique pour réaliser sa découpe au fil par électro-érosion dans un bloc d'acier inoxydable

NB : les vidéo de la machine en fonctionnement sont visibles dans les articles du 10 et 11 octobre de ce même blog.
